技術資料
FEM構造解析例
解析目的：ライトシェルフに 風荷重と重力荷重／地震荷重／積雪荷重 を与えた時の応力状態、変形状態を把握する。

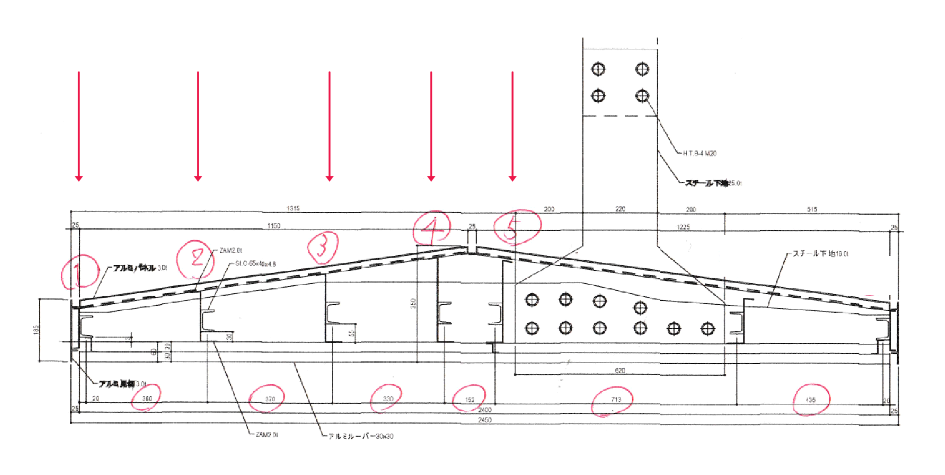

風圧計算
＊原設計より重量を最大３０％軽量化
＊各応力に対応可能な構造に検討
解析条件：
| 解析１： | 風荷重＋積雪荷重 を負荷 真上から |
| 解析２： |
コマ材／ボルト検討 風荷重＋積雪荷重 地震荷重負荷 水平方向 １．０G 地震荷重負荷 前後方向 １．０G |
| 解析３： | 地震荷重負荷 左右方向 １．０G |
| 解析４： | 地震荷重負荷 前後方向 １．０G |
| 解析５： |

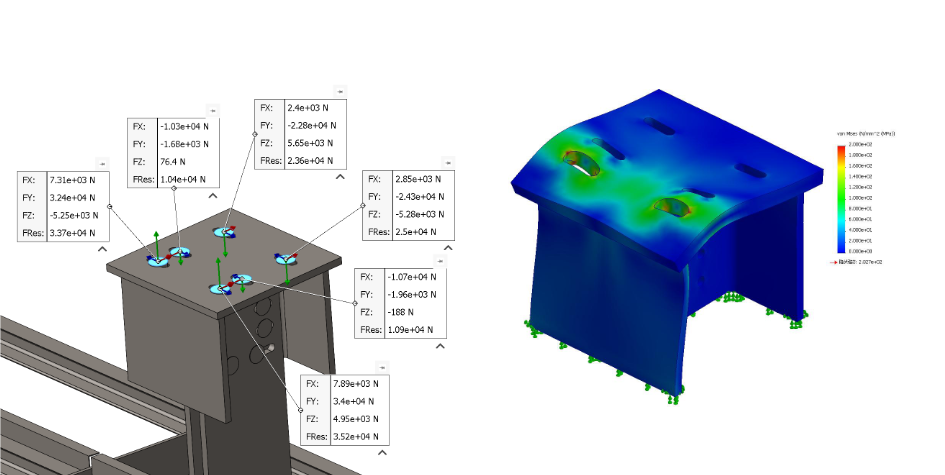

吊り金具／ボルト検討 風荷重＋積雪荷重 地震荷重負荷 水平方向 １．０G 地震荷重負荷 前後方向 １．０G |
| 解析６： | リブ ボルト検討 |
| 解析7： | 地震共振周波数と共振モードの計算 |
変形解析
構造物はそれぞれ、特有の振動モード（揺れる形）と共振周波数を持っています。当社ではFEM解析を用いてこれらを精密に算出します。設計上重要なのは、地震と構造物の周波数を一致させないことです。共振現象が起きると過大な揺れや応力が発生し、破損の原因となるため、事前の解析によるリスク回避が不可欠です。

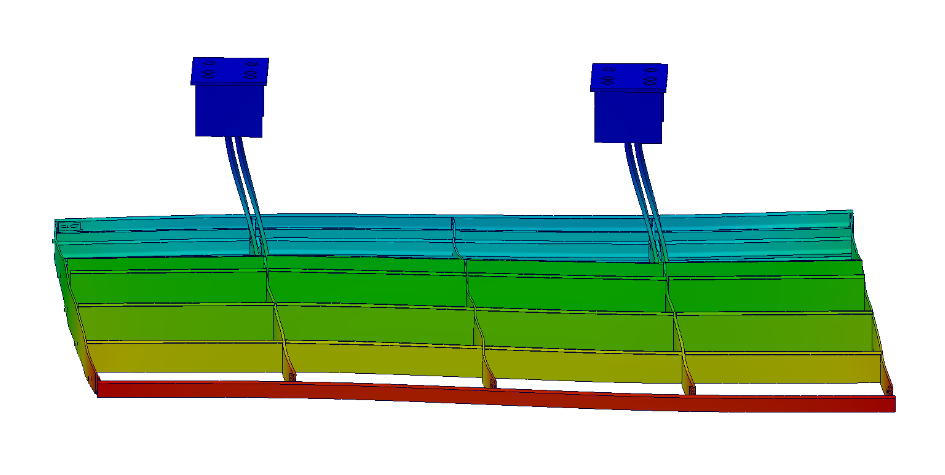

変形解析

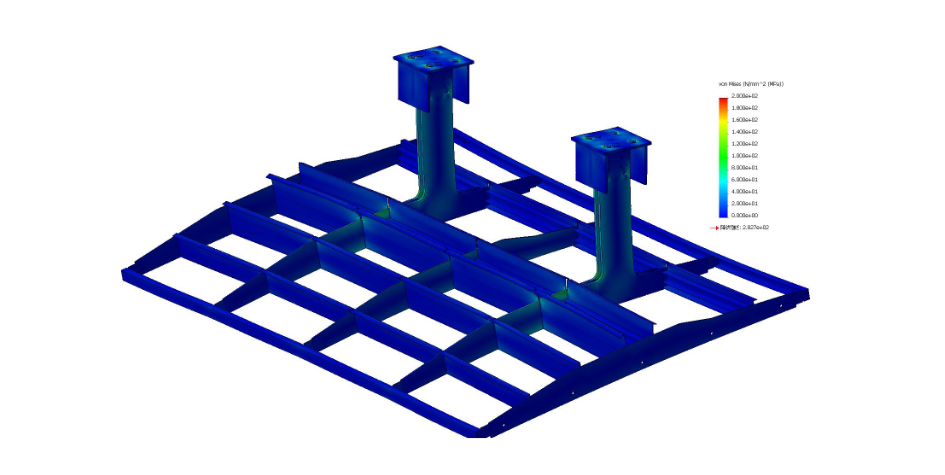

応力状態（フォンミーゼス応力値）

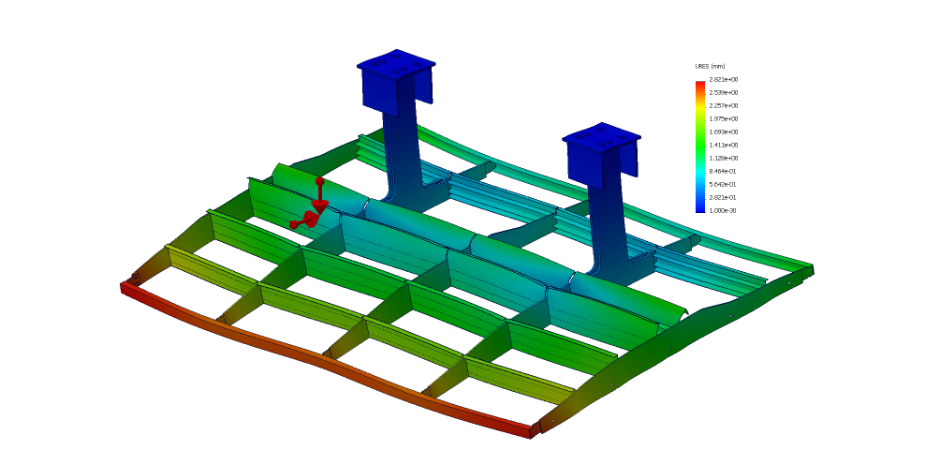

地震荷重負荷 前後方向 １.０G 変形状態

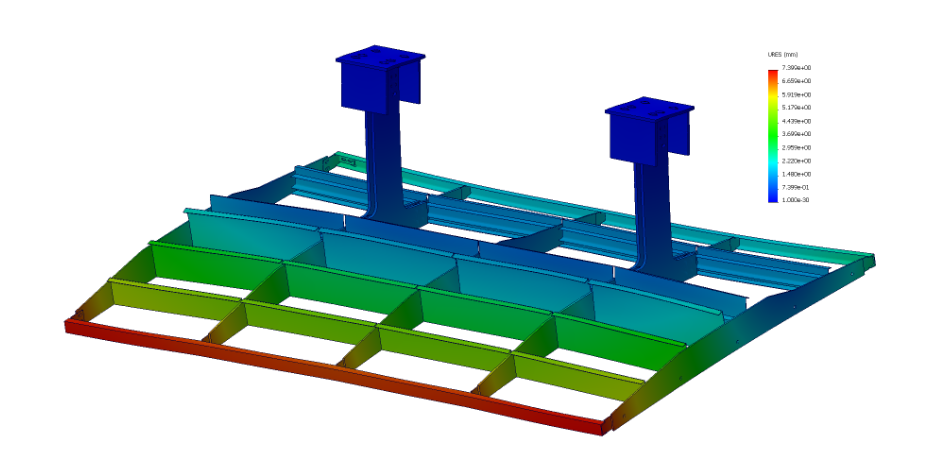

風荷重＋積雪荷重
DISCHARGE ATTENUATOR MODULE 解析例
解析目的： DISCHARGE ATTENUATOR MODULE 等価損失と圧力損失解析。
解析は空気領域を要素に分割して行います
本解析報告書は、過去にご発注いただきました「DISCHARGE ATTENUATOR MODULE」における、音の等価損失および圧力損失の解析結果をまとめたものです。 各評価項目に対し、以下の通りそれぞれに最適な計算手法を用いて解析を行いました。
1. 音の等価損失：波動方程式に基づく有限要素法（FEM）で算出。
2. 圧力損失：RNG k-ε乱流モデルに基づく有限体積法（FVM）で算出。

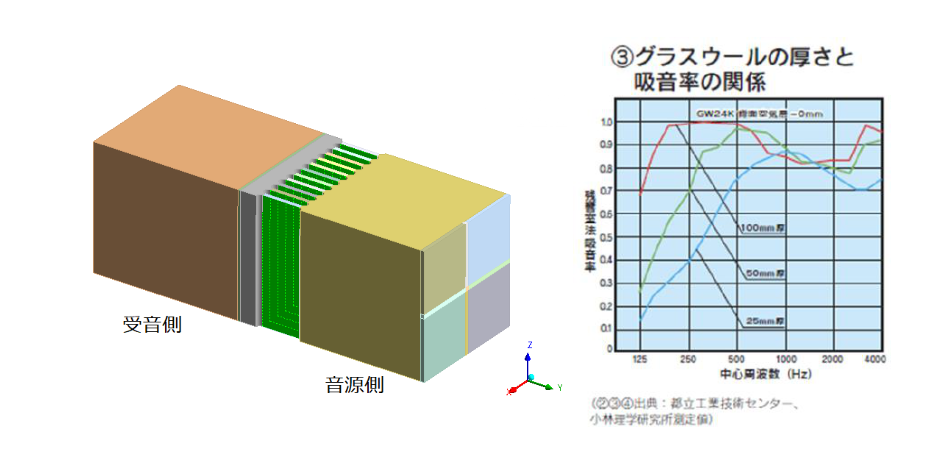

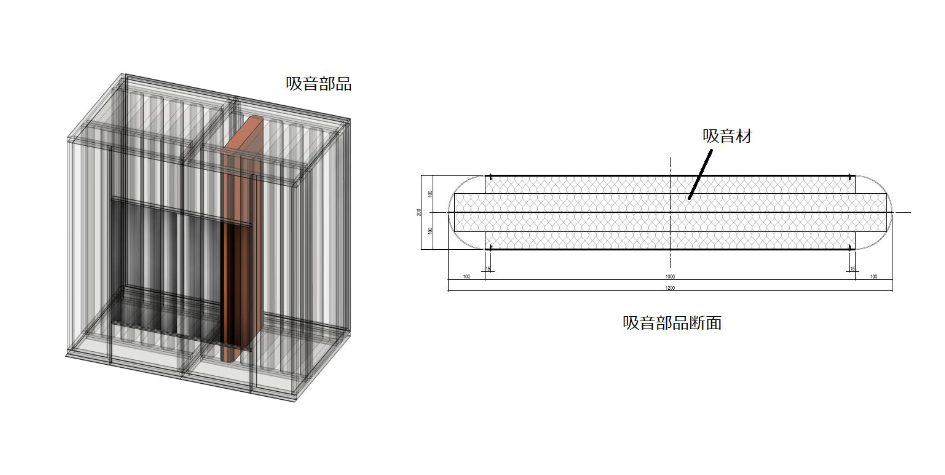

面に吸音率

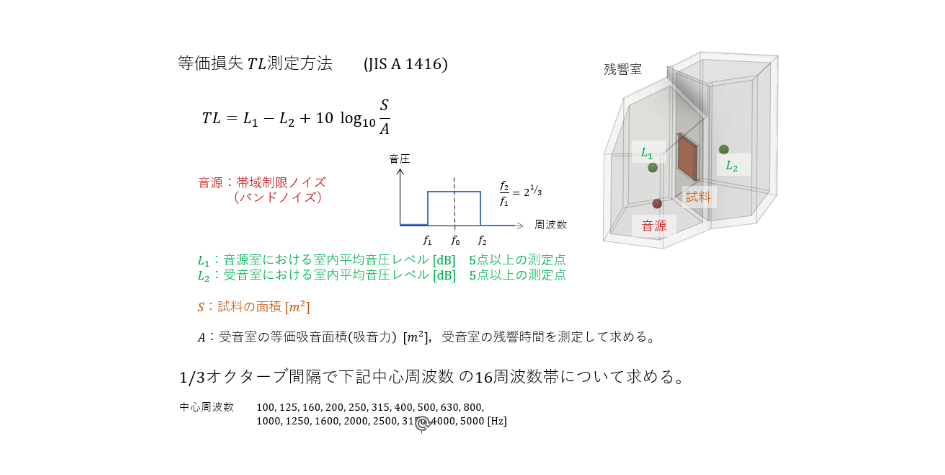

JIS規格による等価損失の測定方法

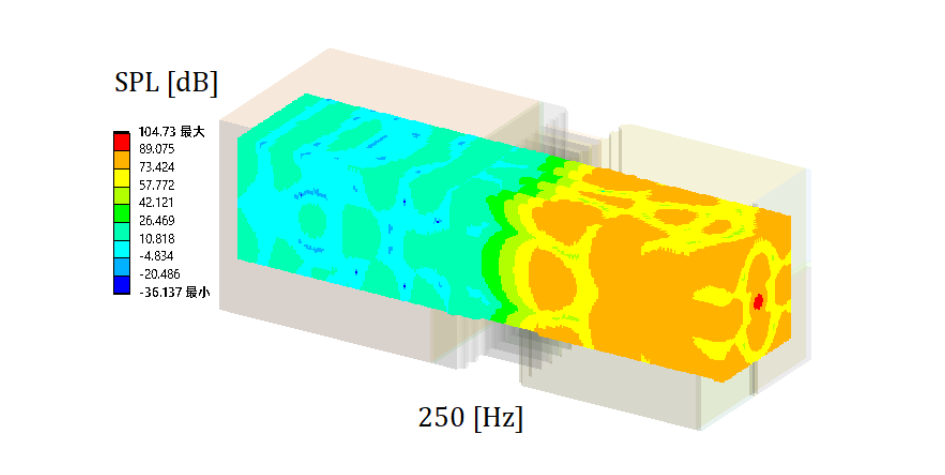

アッテネータの等価損失（音圧レベル分布）

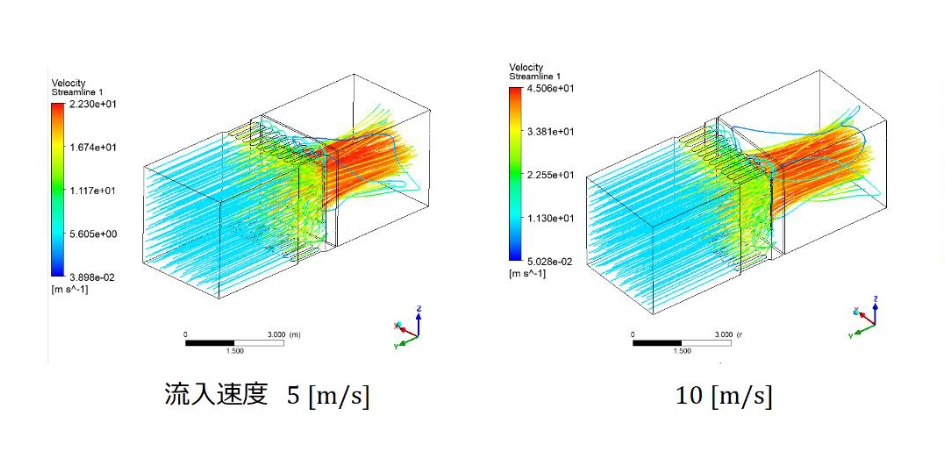

流線（ANSYS CFX 2022R2 ）

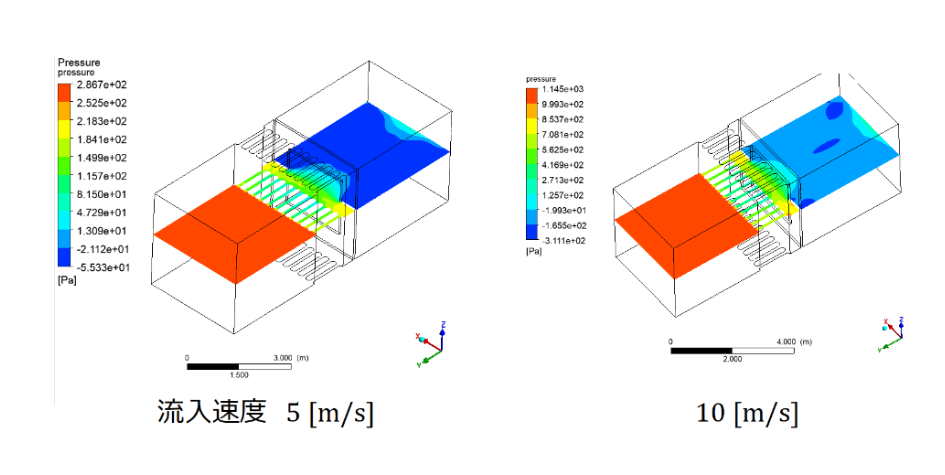

圧力分布

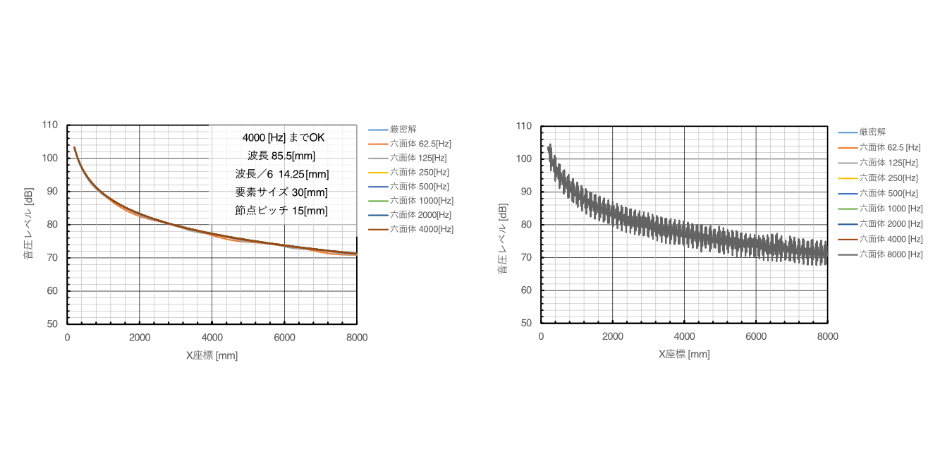

厳密解とシ ミュレーシ ョン結果
